為什么精度在碳纖維復合材料制造中至關重要

與傳統塑料部件不同，碳纖維復合材料部件通常作為結構元件，必須承受高機械載荷，同時保持嚴格的尺寸精度。模具幾何形狀的微小變化會直接影響纖維取向、樹脂分布、層壓板厚度和粘接質量。

對于航空航天和汽車制造等行業，僅零點幾毫米的尺寸偏差就可能導致裝配困難、增加后續加工工作量，甚至導致產品報廢。因此，模具精度不僅僅是一項質量要求，更是影響生產效率和部件可靠性的關鍵因素。

碳纖維模具設計如何影響復合材料部件質量

一個高性能的碳纖維模具遠不止是定義零件幾何形狀的型腔。每一個設計特征——包括型腔精度、結構剛性、脫模斜度、加熱通道和排氣系統——都會影響復合材料在成型周期中的行為表現。

尺寸精度

精密加工確保每一個輪廓、圓角和配合面都符合工程圖紙要求。精確的模具幾何形狀可減少裝配誤差，并支持生產尺寸一致的復雜復合材料結構。

結構剛性

在模壓成型或熱壓罐固化過程中，模具會承受顯著的熱載荷和機械載荷。剛性模具結構可最大限度地減少變形，保持型腔精度，并確保長期生產穩定性。

脫模斜度優化

適當的脫模斜度有助于順利脫模，同時保護精密的復合材料表面免受劃傷、裂紋或邊緣損傷。優化的脫模斜度設計還能減少生產停機時間，延長模具使用壽命。

表面光潔度直接影響復合材料外觀

模具的表面質量會直接轉印到最終的碳纖維部件上。即使模具表面存在微小的缺陷，也可能出現在高光復合部件上，增加后續處理工作并降低產品質量。

根據應用需求，模具型腔可進行精密拋光以達到鏡面質量或工程紋理。經過適當表面處理的模具具有多項制造優勢：

• 改善外觀質量
• 降低脫模阻力
• 減少樹脂附著
• 提高脫模一致性
• 降低維護頻率
• 延長模具使用壽命

CNC加工精度：精密碳纖維模具的基礎

碳纖維模具的制造質量始于精密加工。高性能復合材料部件通常需要嚴格的尺寸公差和復雜的幾何形狀，這些只有通過先進的CNC加工技術才能實現。每一個輪廓、型腔和配合面都必須以卓越的精度制造，以確保成品復合材料部件符合其設計規格。

現代多軸CNC加工中心使工程師能夠以優異的重復精度生產復雜的模具曲面，同時最大限度地減少加工誤差。結合精密電火花加工、磨削和手工修配，這些工藝確保每個模具組件在整個生產周期中都能精確配合。

高加工精度帶來了幾個重要好處：

• 各生產批次之間尺寸精度一致
• 改善結構部件的裝配兼容性
• 減少手動修邊和二次加工
• 質量檢驗過程中報廢率更低
• 更高的生產效率和重復性

熱穩定性確保復合材料固化一致性

碳纖維復合材料對固化溫度高度敏感。無論使用預浸料、模壓化合物還是樹脂灌注系統，模具都必須在整個固化周期中提供穩定且均勻的熱條件。溫度不均會導致樹脂流動不一致、固化不完全、殘余應力和尺寸變形。

經過精心設計的模具包含平衡的加熱通道和優化的熱分布，以最大限度地減少型腔表面的溫度變化。保持熱穩定性可提高固化一致性，同時降低翹曲和內部缺陷的風險。

排氣設計防止復合材料缺陷

在碳纖維成型過程中，滯留的空氣和揮發性氣體必須在樹脂完全固化前從模具型腔中排出。如果沒有有效的排氣系統，氣泡可能殘留在層壓板內部，形成空隙，從而降低結構強度并對表面質量產生負面影響。

工程師精心定位排氣特征，使氣體能夠逸出，同時防止過多的樹脂流失。對于幾何形狀復雜和厚層壓板結構，排氣尤為重要，因為其氣流通道更為受限。

優化的排氣系統有助于制造商減少：

• 空氣滯留
• 內部空隙
• 表面針孔
• 干纖維區域
• 型腔填充不完整
• 層壓板分層

真空密封提高層壓板質量

對于許多先進的復合材料制造工藝，采用真空輔助來在固化前去除層壓板中的空氣。模具必須提供優異的密封性能，以在整個過程中維持穩定的真空壓力。

模具分型面或密封槽周圍的泄漏會降低真空效率，使空氣殘留在層壓板內部。這可能導致多孔性、纖維壓實不一致以及力學性能降低。

精密加工的密封表面和設計合理的墊片系統有助于確保穩定的真空條件，生產出密度更高、強度更好、外觀更佳的復合材料部件。

為碳纖維模具選擇合適的工裝材料

工裝材料的選擇影響加工性能、導熱性、耐久性和整體生產成本。最合適的材料取決于生產批量、模具尺寸、加工溫度以及表面質量要求。

材料選擇應始終在生產要求、預期工裝壽命、制造效率和全生命周期成本之間取得平衡，而不是僅僅關注初始工裝投資。

碳纖維模具常見挑戰與工程解決方案

即使采用先進的復合材料和自動化生產設備，工裝質量仍然是影響制造成敗的主要因素之一。及早識別潛在的模具相關問題，有助于制造商降低生產風險并改善長期工藝穩定性。

通過工程導向的模具設計來解決這些問題，有助于制造商提高產品一致性、減少材料浪費，并實現可靠的長期復合材料生產。

精密碳纖維模具的應用

隨著復合材料在高端工程領域持續替代傳統金屬，精密碳纖維模具在眾多行業中變得不可或缺。輕量化設計、優異的力學性能和設計靈活性加速了碳纖維復合材料在尺寸精度和結構完整性至關重要的應用中的采用。

高質量的工裝確保復雜的復合材料部件能夠以一致的尺寸、可靠的力學性能和優異的表面光潔度進行生產，即使在批量生產中也是如此。

航空航天部件

航空航天工業要求卓越的尺寸精度和重復性。碳纖維模具廣泛用于制造飛機內飾板、結構加強件、整流罩、雷達罩和其他輕量化復合材料部件，其中減重直接有助于提高燃油效率和有效載荷能力。

• 飛機內飾結構
• 機翼和機身部件
• 雷達罩和整流罩
• 衛星復合材料結構

汽車輕量化部件

汽車制造商越來越多地依賴碳纖維復合材料來減輕車輛重量，同時保持強度和安全性。精密模具支持以一致的質量生產車身面板、電池外殼、空氣動力學部件和結構加強件。

• 車身面板
• 車頂系統
• 電池蓋
• 底盤下護板
• 結構加強件

氫能與新能源應用

碳纖維復合材料因其優異的比強度和耐腐蝕性，被廣泛用于氫能儲存系統和新能源設備。精密工裝支持生產需要嚴格尺寸控制和長期可靠性的復合材料結構。

體育和休閑設備

自行車、賽車設備、船舶產品和體育用品的制造商依靠精密模具生產具有美觀外觀和優異力學性能的輕量化碳纖維部件。

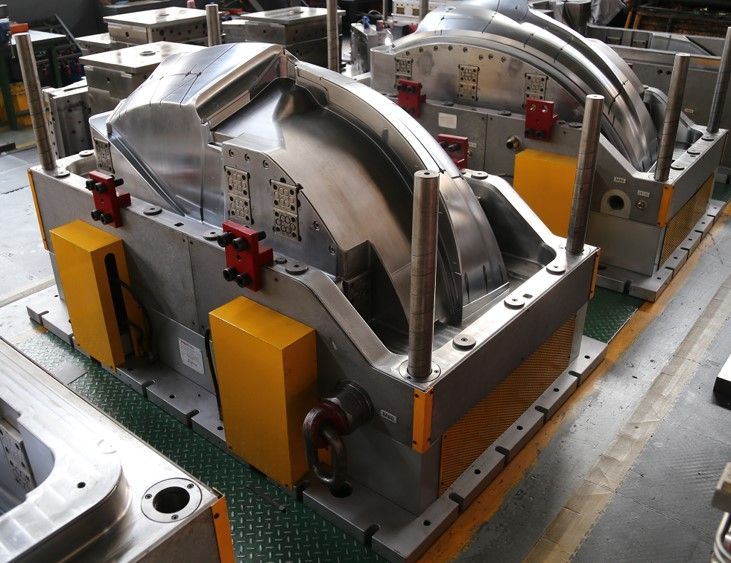

大成如何制造精密碳纖維模具

在大成，每一個碳纖維模具都通過結構化的工程流程開發，該流程結合了先進的設計軟件、精密加工技術和全面的質量控制。我們的目標是提供在整個生產生命周期中可靠運行、同時支持一致的復合材料部件質量的工裝。

工程設計和DFM評審

每個項目都從對客戶產品圖紙、復合材料體系、成型工藝和生產目標的工程評估開始。可制造性設計（DFM）分析有助于在制造開始前優化型腔設計、模具結構和生產效率。

精密CNC加工

高速CNC加工中心用于制造具有卓越尺寸精度的復雜模具型腔。精密銑削與電火花加工、磨削和手工修配相結合，以確保精確的裝配和光滑的型腔過渡。

表面處理和拋光

根據客戶要求對模具表面進行拋光，從工程級表面到可見復合部件的鏡面質量。高質量的拋光可改善脫模性能，同時提升成品部件的外觀。

裝配和功能驗證

加工完成后，每個模具都被組裝、檢查和測試，以驗證型腔對位、密封性能和功能精度。試生產有助于在交付前確認模具的性能符合預期。

碳纖維工裝的質量控制

保持一致的模具質量需要在每個制造階段進行系統檢測。大成不依賴最終檢驗，而是將質量驗證整合到整個生產流程中。

這種結構化的質量管理方法可最大限度地降低生產風險，并有助于確保每個模具在整個長期制造過程中都能提供可靠的性能。

為什么選擇大成進行碳纖維模具制造？

選擇可靠的工裝合作伙伴與選擇先進的復合材料同樣重要。精密模具制造需要工程專業知識、加工能力以及對復合材料生產工藝的深入理解。

大成為全球客戶提供定制化的碳纖維工裝解決方案，支持從原型開發到批量生產的各種應用。每個項目都經過精心設計，以提高生產效率、減少制造變異，并最大化長期工裝性能。

無論您的項目涉及航空航天結構、輕量化汽車部件、氫能系統還是工業復合材料產品，大成都致力于提供專為精度、耐用性和長期生產可靠性而設計的精密碳纖維模具。

關于碳纖維模具的常見問題

什么是碳纖維模具？

碳纖維模具是一種精密工裝，用于通過模壓成型、預浸料鋪層、樹脂傳遞模塑（RTM）、真空灌注和熱壓罐固化等工藝制造碳纖維復合材料部件。模具決定了每個復合材料部件的最終形狀、尺寸精度、表面光潔度和生產一致性。

為什么模具精度對碳纖維復合材料很重要？

碳纖維部件通常用于對公差要求嚴格的結構應用。高模具精度有助于保持層壓板厚度、提高裝配精度、減少二次加工，并確保整個生產過程中力學性能的一致性。

碳纖維模具常用哪些材料？

最常見的模具材料包括P20工具鋼、H13工具鋼、鋁合金和因瓦合金。選擇取決于生產批量、固化溫度、所需尺寸穩定性和預期模具壽命。航空航天應用通常使用因瓦合金，因為其熱膨脹系數極低。

表面光潔度如何影響碳纖維部件？

模具型腔表面會直接復制到成品復合材料部件上。高質量的拋光表面可改善外觀質量、降低脫模阻力、減少后續加工工作，并支持穩定的生產質量。

為什么排氣在復合材料模具中很重要？

有效的排氣可在成型過程中排出滯留的空氣和氣體。適當的排氣設計可減少空隙、針孔、干纖維區域和其他內部缺陷，同時改善層壓板壓實和整體結構完整性。

碳纖維模具可以定制嗎？

可以。碳纖維模具通常根據零件幾何形狀、制造工藝、復合材料體系、生產批量和客戶質量要求進行定制設計。每個項目都需要量身定制的工程解決方案以達到預期性能。

碳纖維模具的使用壽命有多長？

工裝壽命取決于模具材料、生產條件、維護實踐和制造質量。通過選擇合適的工具鋼、精密加工和預防性維護，碳纖維模具可以支持長期、大批量生產，同時保持尺寸精度。

大成如何確保模具質量？

大成遵循完整的制造流程，包括DFM分析、精密CNC加工、電火花加工、裝配檢驗、型腔拋光、尺寸驗證和試模。質量控制貫穿整個制造過程，以確保穩定的工裝性能。

哪些行業最受益于精密碳纖維模具？

精密碳纖維模具廣泛應用于航空航天、汽車、電動汽車、氫能系統、軌道交通、海洋工程、體育器材、醫療器械和工業復合材料制造等領域。

為什么選擇大成進行碳纖維模具制造？

大成結合了在復合材料工裝、精密加工、熱控制設計和質量管理方面的豐富經驗，制造定制化碳纖維模具，提供卓越的尺寸精度、長使用壽命和穩定的生產性能。

結論

隨著碳纖維復合材料在輕量化工程中持續取代傳統材料，對精密工裝的需求從未如此之高。雖然先進的纖維和樹脂體系提供了卓越的力學性能，但最終部件的質量最終取決于模具的工程精度。

一個精心設計的碳纖維模具不僅僅是定義零件幾何形狀。它還控制著尺寸精度、纖維壓實、熱穩定性、表面質量、樹脂流動和生產重復性。這些因素共同作用，減少制造缺陷、提高工藝效率，并確保可靠的長期產品性能。

在大成，我們將工程專業知識、先進的CNC加工、精密表面處理、優化的熱管理和全面的質量控制相結合，為全球客戶制造高性能碳纖維模具。每個工裝項目都專注于精度、耐用性和制造效率。

無論您是在開發輕量化汽車部件、航空航天結構、氫能系統還是其他先進復合材料產品，大成都致力于提供定制化的碳纖維模具解決方案，以支持可靠的生產和長期的制造成功。
